Інтерпретувати електрокардіограму - означає оцінити активність биопотенциала серцевого м'яза. Це дозволяє лікарю виявити порушення частоти ритму, ішемію, гіпертрофію шлуночків, передсердя і ряд інших аномалій.

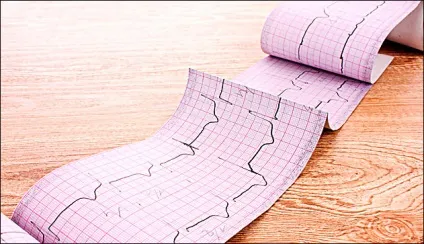

Процес розшифровки ЕКГ (даних кардіографічних малюнка) складається в вимірювань довжини, величини сегментів і амплітуди коливання зубців.

Вивчення результатів здорової людини допоможуть зіставити дані, і виявити наявні проблеми серця при патологічних змінах.

Розшифровка ЕКГ серця

Для початку розглянемо план расшіфовкі, для цього слід встановити:

• характер серцевого ритму і визначення точних значення скорочень в тимчасовому інтервалі
• цикл серцевих біопотенціалів
• розпізнавання джерел збудження
• оцінка провідності
• вивчення зубця P і шлуночкового інтервалу QRST
• позначення осі поширення сигналів і положення серця щодо її

Робота серця визначена виникають біопотенціалів.

ЕКГ розшифровка - це графічне відображення інтенсивності даного розряду, що допомагає визначити збої в роботі серцевих відділів.

Ритм скорочень серцевого м'яза визначають за тривалістю вимірювання інтервалів R-R. Якщо їх тривалість однакова або відзначена коливаннями в 10% - це вважається нормою, в інших випадках можна говорити про порушення ритму.

Показники ЕКГ і їх розшифровка

Частота серцевих скорочень (ЧСС)

Перелічимо основні показники ЕКГ, які цікавлять нас на кардіограмі:

• Зубци- характеризують стадії серцевого циклу
• 6 відведень - відділи серця, що відображаються цифрами та літерами
• 6 грудних - фіксують зміни серцевих потенціалів в горизонтальній площині

Ознайомившись з термінологією, Ви можете самостійно спробувати розшифрувати результати. Однак нагадуємо, що 100% об'єктивний діагноз може поставити тільки лікар.

Висоту зубців починаємо вимірювати з ізолінії - горизонтальної прямої за допомогою лінійки, з огляду на розташування позитивних зубців вище прямої і негативних - нижче осі.

Їх форма і розміри залежать від проходження електричної хвилі і відрізняються у всіх відведеннях. За автоматично вказаною формулою розраховуємо тривалість інтервалів і сегментів - ділимо відстань між відрізками на швидкість стрічки.

Інтервал PQ QRS QT відображає провідність імпульсу

Значення зубців на кардіограмі

Зубець Р - відповідає за поширення електричного сигналу по передсердям. Норма: позитивне значення з висотою до 2,5 мм.
Для зубця Q характерне розміщення імпульсу по міжшлуночкової перегородки. Норма: завжди негативний, і часто не реєструється приладом через невеликого розміру. Його виразність - привід для занепокоєння.
Зубець R - вважається найбільшим. Відображає активність електричного імпульсу по міокарду шлуночків. Його неправильну поведінку вказує на гіпертрофію міокарда. Норма інтервалу -0.03 с.
Зубець S - показує завершеність процесу збудження в шлуночках. Норма: негативний і не перевищує 20 мм.
Інтервал PR - позначає швидкість розподілу збудження по передсердям до шлуночків. Норма: коливання 0,12-0.2с. Даний інтервал визначає биття серця.
Зубець Т - відображає реполяризацию (відновлення) биопотенциала в серцевому м'язі. Норма: позитивний, тривалість - 0,16-0.24 с. Показання інформативні для діагностування ішемічних відхилень.
Інтервал ТР - демонструє паузу між скороченнями. Тривалість - 0.4 с.
Сегмент ST - відрізняється максимальним збудженням шлуночків. Норма: припустиме відхилення в 0.5 -1мм вниз або вгору.
Інтервал QRST - відображає часовий період збудження шлуночків: від початку проходження електричного сигналу і до їх остаточного скорочення.

Розшифровка ЕКГ у дітей

Норми дитячих свідчень помітно відрізняються від значень дорослих. Для ЕКГ розшифровки у дітей слід відстежити криву і зіставити цифрові параметри зубців і інтервалів.

• глибоке розташування зубця Q
• синусовааритмія
• шлуночковий інтервал QRST схильний альтернаціі (зміни полярності зубців Т)
• в передсердях відзначається переміщення джерела ритму
• з дорослішанням дитини зменшується число грудних відведень з негативним зубцем Т
• великі розміри передсердь визначають висоту зубця Р
• вік дитини впливає на інтервали ЕКГ - вони стають тривалішими. У маленьких дітей переважає правий шлуночок

Часом інтенсивне зростання малюка провокує порушення в серцевому м'язі, які може показати кардіограма.

Що означає синусовий ритм на кардіограмі

Розшифровка ЕКГ показує синусовий ритм? Це вказує на відсутність патологій. і вважається нормою з характерною частотою ударів від 60 до 80 в хв. з інтервалом в 0.22 с. Наявність запису лікаря про нерегулярності синусового ритму має на увазі коливання тиску, запаморочення, болі в грудях.

Ритм, позначений 110 ударами, вказує на наявність синусової тахікардії. Причиною її виникнення можуть бути фізичні навантаження або нервова збудливість. Такий стан може бути тимчасовим, і не передбачає довгого лікування.

При анемії, міокарді або лихоманці відзначено стійке прояв тахікардії з прискореним серцебиттям. Розшифровка ЕКГ в даному випадку визначає нестабільний синусовий ритм, і вказує на аритмію - підвищену частоту скорочень серцевих відділів.

Для дітей теж характерний подібний симптом, але джерела походження інші. Це - кардіоміопатія, ендокартіт і психофізичні перевантаження.

Ритм може бути порушений від народження, не мати симптомів, і виявитися при проведенні електрокардіографії.
