Автоматичне провітрювання теплиць - вентиляція своїми руками відео

пропонуємо Вам ознайомитися

Як відомо, надмірно висока температура може сильно скоротити врожайність ваших рослин або зовсім погубити їх. Зокрема, квіти помідорів не перетворяться в зав'язі плодів вже при 32 градусах, якщо будуть знаходитися дуже довго в таких умовах. Навесні такий температурний режим буде аномалією, а ось в замкнутому середовищі теплиці без її вентилювання термометр може показати і 45 градусів, згубні для більшості культур. Саме тому дуже важливо своєчасно провітрювати оранжереї, як влітку, так і взимку. В останньому випадку вентиляція повинна бути налаштована своїми руками так, щоб не допустити проникнення холодного повітря всередину.

2 Види автоматичних систем провітрювання

На фото - будівництво зимової теплиці

Переваги електроніки незаперечні: спеціальні приводи відкриють кватирки швидко і безшумно, як тільки температура в теплиці досягне певного порогу. Цьому сприяють встановлені всередині і зовні термодатчики, які дадуть команду на тривалий або короткочасний вентилювання, а також поставлять ширину щілини при відкритті стулок. Особливо це важливо взимку, коли увірвався всередину холод може в лічені хвилини погубити рослини. Однак якщо раптом в холоднечу пропаде подача струму до системи при відкритих кватирках, про урожай можна буде забути - в цьому основний недолік електричної автоматики. Щоб уникнути можна зробити її автономною, забезпечивши акумуляторами і підключивши до сонячних батарей.

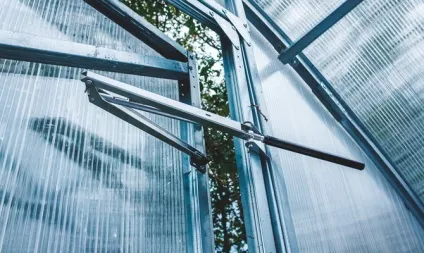

Фото гідравлічної вентиляції теплиці

Гідравлічна вентиляція працює відмінно, але, оскільки спрацьовує при зміні температури всередині теплиці досить повільно, не слід встановлювати її на бічні кватирки. Найкраще такий варіант підходить для стельових невеликих стулок, через які може вільно вийти нагріте повітря, але не потрапить всередину холодний. Те ж саме відноситься і до біметалічним конструкцій, дія яких заснована на розширенні металів при тих чи інших температурах. Зафіксована в двох точках смуга з двох накладених і склепаних пластин з різних металів, нагріваючись, злегка подовжується і згинається, штовхаючи кватирку, наприклад, через шарнірне з'єднання. Але відбувається це повільніше, ніж у гідравліки, і на бічній стулці не застосовується - поки вона закриється, замерзнуть рослини.

3 Як зробити автоматизовану гідравлічну систему вентиляції

Ви перепробували вже багато коштів ПРИ ГІПЕРТОНІЇ? Якщо Ви продовжуєте "збивати" тиск таблетками, через час воно повертається знову. Гіпертонія - головний винуватець інсультів і гіпертонічних кризів. Дізнайтеся, що радить відомий кардіолог Лео Бокерія. щоб ваш тиск завжди було 120/80.

Якщо електрична вентиляція теплиці продається готовими комплектами і встановити її відповідно до інструкції не складе труднощів, то з гідравлікою все набагато складніше. В принципі, можна також купити готову систему, але вона потребує більш тонкої настройки, ніж електронна, через те, що теплиці рідко мають типову конструкцію. Тому знайти правильне положення для поршня буде досить складно. Зате кожному цілком під силу зібрати своїми руками гідравлічне автоматичне провітрювання теплиці, власний підйомник для стулок кватирок. Для цього вам знадобиться металева ємність для рідини, приєднаний до неї шланг і заварена з одного кінця трубка з поршнем.

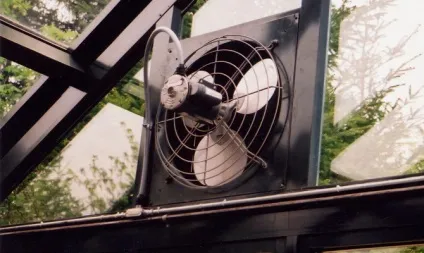

На фото - електрична вентиляція теплиці

До балону для рідини (в якості якої може бути використана звичайна вода) герметично приєднуємо один кінець шланга, який з іншого боку повинен бути приєднаний до циліндра з поршнем. Щоб не робити герметичній гідравліку, замість камери під поршнем встановлюємо сильфон або звичайний м'ячик, до якого і кріпимо другий кінець шланга, пропустивши його через отвір в днищі трубки. Рідина заливається в систему з тим розрахунком, щоб заповнився балон і частково сильфон, що знаходиться в стислому стані (або також наполовину заповнений м'ячик).

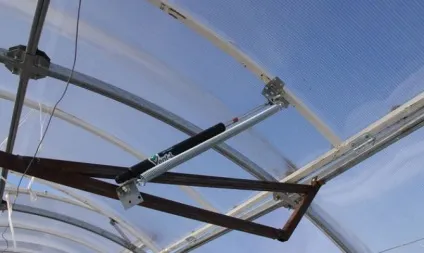

Фото гідравліки для автоматичного провітрювання теплиці

Поршень постачаємо стрижнем, який повинен упиратися в закріплене над циліндром одним своїм кінцем широке коромисло. До вільного його закінченню прив'язується шнур, пропущений під блоком, розташованим на рівні дна циліндра, і закріплений до нижнього краю кватирки. Фрамуга повинна підніматися всередину на петлях, встановлених у верхній честі рами, або повертатися на горизонтальній осі по центру. Коли температура в теплиці підвищиться, вода або інша рідина в баці починає нагріватися і розширюватися, наповнюючи через шланг сильфон або м'ячик, який, розтягуючись, штовхає поршень. Той же стрижнем піднімає коромисло, натягуючи шнур і тим самим відкриваючи кватирку.

Гідравлічну систему обов'язково потрібно налагодити так, щоб вона спрацьовувала при строго певній температурі, для чого регулюється кількість рідини і її склад.

4 Як зробити систему вентиляції за допомогою сполучених посудин

Вентиляція оранжереї може бути зроблена автоматичної шляхом використання елементарних противаг з сполучених шлангом судин. Все, що вам знадобиться - це три-, а краще п'ятилітрова жерстяна банка з кришкою, гнучка трубка від крапельниці і мідна трубка відповідного діаметру, а також звичайна пластикова пляшка і соломинка для лимонаду.

Конструкція гранично проста. У кришці жерстяної банки проробляємо отвір і упаюємо в нього мідну трубку (можна просто скористатися клеєм або герметиком), щоб вона діставала до дна. Потім приєднуємо до стирчать мідному циліндрик м'яку трубочку від крапельниці, а інший її кінець одягаємо на обмазаний клеєм край соломинки. Потім робимо отвір в кришці пластикової пляшки і щільно (знову ж за допомогою герметика) вставляємо туди соломку, теж до дна.

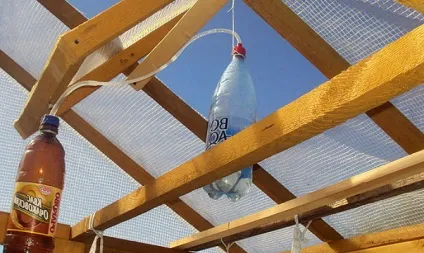

На фото - автоматична вентиляція оранжереї на пластикових пляшках

Встановлюємо велику ємність на певній висоті, враховуючи, що чим ближче до стелі, тим вище температура і тим швидше спрацює система. Утяжеляются фрамугу, що повертається на центральній осі, бруском в нижній частині, а у верхній підвішуємо пластикову пляшку. Коли повітря в наповненій до половини бляшаній ємності нагріється, рідина почне витіснятися через трубку в пляшку, куди попередньо потрібно залити трохи води для врівноваження маси бруса. Отримавши додаткову вагу, пляшка потягне раму кватирки вниз. Залежно від температури щілину може бути більше або менше. Коли рідина охолоне, то втягнеться в бляшану ємність і фрамуга закриється.

5 Виготовлення біметалічною системи вентилювання

Для того щоб відкривати невеликі кватирки або шторки клапанів, не обов'язково конструювати складну систему з електричних приводів або гідравлічних поршнів. Цілком достатньо встановити біметалічний елемент, щоб вентиляція починалася при значному підвищенні температури в теплиці. Для цього вам знадобиться або дві довгих і досить вузьких смуги з різних металів, або метал і будь-який інший матеріал, які мають різні коефіцієнти розширення. Найкраще підійдуть винипласт зі звичайним покрівельним залізом.

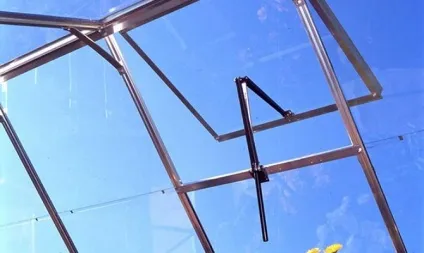

Фото біметалічного елемента автоматичної вентиляції теплиці

Беремо дві довгі смуги цих матеріалів і склепуваної їх по всій довжині, по периметру, з деяким відступом від кромки. Далі можна піти двома шляхами. Простіший передбачає закріплення смуги з металу і пластика до нижньої частини дошки, вертикально встановленої майже впритул до рами кватирки. Фіксація виконується в двох точках: в самому низу і на рівні чверті від довжини біметалічного елемента. При нагріванні один з матеріалів почне розширюватися сильніше іншого і станеться вигин смуги, верхній кінець якої повинен бути закріплений через подвійне шарнірне з'єднання до нижнього краю кватирки.

Другий варіант більш складний для виконання своїми руками, але зате ефективніше як мінімум в 1,5 рази, а якщо все правильно розрахувати, то й удвічі. Для того щоб запрацювала автоматична вентиляція, вам знадобляться дві біметалічні смуги, встановлені вертикально і скріплені посередині коротким бруском. Дальня від кватирки пластина жорстко фіксується у верхній точці до каркасу теплиці. а та, що з'єднана шарнірами з рамою - нижнім кінцем до закріпленого на підлозі брусу. До нього ж потім кріпиться вільний кінець далекого елемента на подвійному шарнірі. Смуги потрібно розташувати дзеркально, тобто елементом з меншим коефіцієнтом розширення назовні.

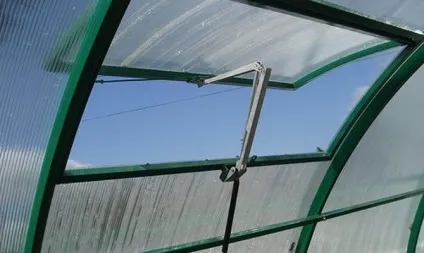

На фото - робота автоматичної вентиляції теплиці

Як це все працює? Дуже просто. При нагріванні обидва біметалевих полотна починають згинатися, однак далека пластина, що має тільки обмежену свободу знизу, подається в сторону кватирки, підводячись на шарнірі. Тим самим вона підштовхує другу смугу, яка теж згинається верхнім кінцем в сторону кватирки. Виходить, що довжина шляху верхньої точки з'єднаного з фрамугою елемента подвоюється. При цьому час відкидання стулки залишається колишнім, оскільки нагрівання і, отже, вигін обидвох біметалевих смуг відбувається одночасно.
